CVD金剛石薄膜涂層刀具的技術進展
2017-02-09
江西冠億研磨股份有限公司獲悉，近年來，汽車、航空和航天等工業的持續發 展，對輕質高強度材料（例如碳纖維增強塑料、 有色金屬及合金等）切削加工的質量和效率提出 了更高的要求，由此對切削加工所用刀具的性能 和質量也提出了更高的要求?；瘜W(xué)氣相沉積 (chemical vapor deposition, CVD)金剛石薄膜涂 層刀具因具有制備工藝簡單、可以做成各種復雜 形狀刀刃，而且具有很高的硬度、耐磨性和良好 的沖擊韌性等諸多優點，能夠滿足加工中心大批量、高效率、高精度的加工要求，而逐漸成為切削輕質高強度材料的主流刀具。
但是，與工業發 達國家相比，我國在CVD金剛石涂層刀具的涂層 制備、表面拋光等技術方面還存在較大差距，導 致目前刀具市場上的金剛石涂層刀具主要以美國、 德國及日本等工業發達國家的知名品牌刀具為主，嚴重阻礙了國內CVD金剛石涂層刀具技術的發 展。因此，在"中國制造2025”的大背景下抓住機遇，努力研究CVD金剛石的薄膜制備工藝方法，提高涂層刀具的膜/基結合強度，并進一步提 高刀具表面拋光技術等，對于制造高質量、低成 本的金剛石刀具，爭創我國刀具自有品牌和提高刀具市場占有率具有重要意義。
1、CVD金剛石薄膜涂層刀具技術
CVD金剛石涂層刀具技術主要包括刀具材料 技術、涂層制備技術、拋光技術、涂層檢測技術和應 用技術等。其中，涂層材料、涂層制備技術、刀具表 面拋光技術以及膜/基結合強度與刀具的性能和質 量密切相關，因而受到人們的高度關注，成為CVD 金剛石薄膜涂層刀具技術研究的重點和熱點。下面簡要加以概述。

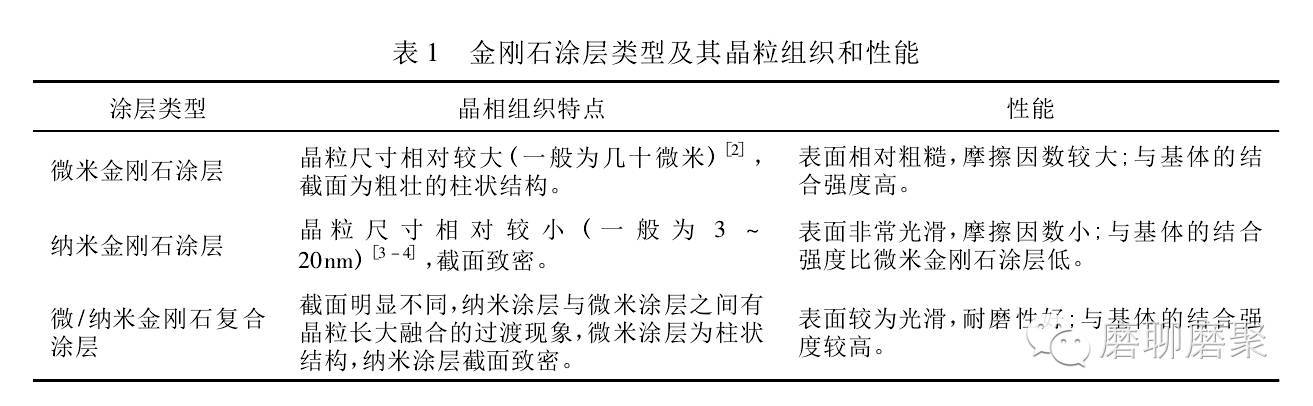

可以看出,微米金剛石涂層的突出優點是與基 體的結合強度高，納米金剛石涂層的突出優點是表 面粗糙度低。而微/納米復合涂層兼具了兩者的優 點，因而使金剛石涂層刀具擁有更好的切削性能，成為當前許多學者的研究熱點。薛海鵬利用熱 絲化學沉積法制備了納米金剛石涂層刀具和不同 涂層結構的微/納米復合涂層刀具，并通過壓痕實 驗得出復合涂層比單一的納米涂層具有更強的膜/ 基結合力度。鄧福明等制備了微/納米金剛石涂層，并利用該涂層刀具進行了高硅鋁合金切削試 驗,最后借助工具顯微鏡對刀具表面受損情況進行 觀察測量，結果表明，金剛石刀具涂層膜/基結合強 度高、表面耐磨性好。
1. 2 薄膜涂層制備技術
CVD金剛石的制備主要是在低壓條件（≤100kPa)下,通過CVD裝置釋放能量以激活裝置內 含碳?xì)怏w,使其中的碳原子在基底上過飽和沉積生 長成金剛石。自20世紀80年代制備金剛石膜的 技術取得突破性進展以來,制備金剛石膜的沉積工 藝逐漸成為各國的研究熱點,相繼出現了多種不同 的金剛石膜制備方法，主要有熱絲化學氣相沉積(HFCVD)、微波等離子體化學氣相沉積(MPCVD)、直流等離子體化學氣相沉積法(DPJCVD )、燃燒火焰化學氣相沉積（combustion flame CVD)和直流電弧噴射等離子體化學氣相沉 積（DC arc plasma jet CVD)等。其中，HFCVD 法是 最早成功應用于金剛石薄膜涂層的制備方法之一。 與其他方法相比，其裝置結構比較簡單，而且金剛 石薄膜沉積速率較快,是當前國內外制備金剛石刀 具薄膜涂層的主要方法。但是因設備中的發熱體 鉭絲或鎢絲受熱蒸發,蒸發的原子可能會附著于金 剛石薄膜上,并夾雜少量的無定形碳、石墨和氫,導 致薄膜涂層質量缺陷，因此該方法仍需進一步改進 與優化。MPCVD法具有電離度高、合成壓力取值 范圍寬以及沉積速率大等特點,便于金剛石膜的形成,而且沉積得到的金剛石薄膜質量較高。但是因設備成本高，目前還只是應用于微電子、光學等對金剛石膜質量要求較高的領域。諸多學者認為，隨 著MPCVD技術的成熟及設備成本的不斷降低,而 且采用MPCVD法合成的金剛石薄膜質量高，此合 成方法是最有前途的CVD法之一 ,將很有可能 取代HFCVD法廣泛用于CVD金剛石刀具薄膜涂 層的制備。當然,還有其他一些已進入實用化階段 的合成方法,如直流等離子體噴射CVD、熱陰極直 流輝光等離子體CVD等,但這些方法由于受到生 產成本、生產質量、生產效率以及使用要求等限制， 目前還不適用于刀具涂層的制備，這里不再展開敘述。
1.3 膜/基結合強度

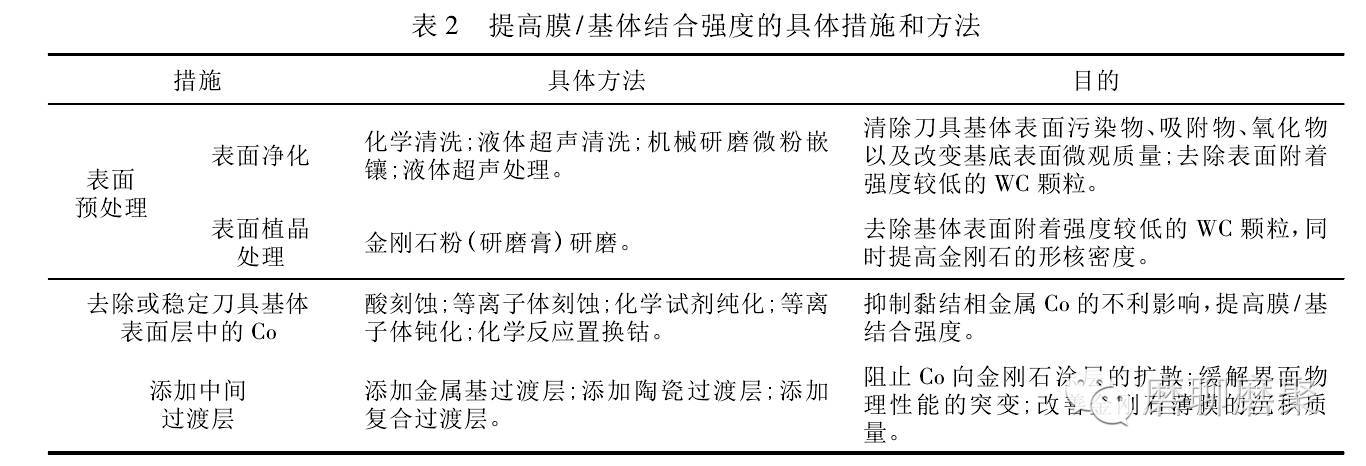

膜/基結合強度是影響CVD金剛石薄膜涂層刀具使用壽命的關鍵因素之一。膜/基結合強度越 高,越能保證CVD金剛石薄膜涂層在較大的切削 力作用下不會從刀具基體上剝離，從而充分發揮 CVD金剛石薄膜涂層刀具使用壽命長的特點。當 前國內外學者為提高CVD金剛石薄膜涂層刀具 膜/基結合強度做了大量實驗研究,研究結果表明，表面預處理、添加中間過渡層以及去除或穩定刀具 基體表面層中的Co等措施能夠有效提高膜丨基結 合強度,其具體措施和方法見表2。
此外，國內學者還從沉積工藝角度出發,對影響CVD金剛石涂層刀具膜/基結合強度的因素做 了大量的仿真研究。簡小剛等基于分子動力學 方法和分子動力學仿真軟件Lammps對[100 ]、[110]、[111] 3種常見沉積晶向的金剛石涂層模 型的力學性能進行了仿真分析，結果表明，晶向?yàn)?[100]的金剛石涂層具有最高的膜丨基結合強度。 同時他還采用分子動力學軟件MS (materials - stu-dio) 建立硬質合金基底金剛石涂層膜丨基界面三維模型,研究分析了沉積溫度對膜/基結合強度的影 響，結果表明，沉積溫度對膜/基結合強度的影響程度較大。
1 .4表面拋光技術
拋光是一種使用物理機械或化學藥品來降低 物體表面粗糙度的工藝,在提高刀具表面質量方面 應用已久。CVD金剛石薄膜涂層刀具表面經過拋 光,可以顯著改善刀具涂層的表面粗糙度，有效降 低刀具與工件之間的摩擦因數，減少刀具磨損，提 高刀具使用壽命和刀具切削性能。金剛石薄膜涂 層化學性質相對穩定、硬度高、厚度薄,導致拋光效 率低、難度大,且容易造成膜的破裂或損傷。為此, 國內外學者對金剛石膜拋光技術展開了一系列的 試驗和研究，曾提出了多種不同的金剛石膜拋光方 法，主要有機械拋光、熱鐵板拋光、化學輔助機械拋 光、激光拋光、電蝕拋光、離子束拋光、電化學拋光、 等離子拋光、反應離子刻蝕和磨料水射流等。各種 拋光方法的機理和優缺點見表3。
不同的拋光方法有各自的適用范圍，目前還沒 有哪一種拋光方法能完全滿足不同的應用需求,在 實際使用中應依據刀具的表面質量要求、涂層形狀、 涂層微觀結構特點、拋光效率和拋光成本等來選擇 合適的拋光方法。有關學者也一直在積極致力于各 種拋光方法的研究,以提高刀具表面的拋光質量和 效率。例如,苑澤偉等采用化學輔助機械拋光工 藝對金剛石涂層進行拋光并得到了最佳的拋光工藝 參數,最終使刀具獲得了較低的表面粗糙度。
2、CVD金剛石薄膜涂層刀具技術的發展趨勢
隨著現代制造業的持續發展,市場對刀具的需 求不斷擴大，尤其對高性能刀具的需求更是保持了 迅猛發展的勢頭。CVD金剛石薄膜涂層刀具作為 現代高效、精密切削刀具，除能夠有效提高勞動生 產率和零件加工質量外,對高強度材料的切削加工 更具優勢，因而受到國內外的普遍關注，其今后的 發展趨勢主要有以下幾個方面。
2.1研發新型刀具涂層材料
隨著刀具行業朝“高效率，高精度，高可靠性 和專用化”方向迅速發展，微米、納米、微/納米金 剛石薄膜涂層刀具逐漸代替硬質合金刀具成為切 削難加工材料的主流刀具，同時各國也都在緊鑼密 鼓地進行微米、納米、微/納米金剛石涂層材料以及 新型金剛石涂層材料的研究開發。美國先進金剛 石工藝公司制備的超納米（晶粒尺寸3 ~5nm)涂 層材料具有極低的摩擦因數和表面粗糙度，能夠大 幅度提高因刃口形狀復雜而不容易進行拋光的 CVD金剛石涂層刀具（如多刃銑刀、鉆頭、絲錐等） 的表面質量和加工精度。與工業發達國家相比,我 國新型金剛石涂層材料的研發力度明顯不足，目前 主要研究的對象是微米、納米、微/納米金剛石涂層 材料,在超納米涂層材料、納米丨過渡層丨微米涂層 材料的制備及性能研究方面少有報道。因此今后 的發展趨勢是，改善涂層的制備工藝，優化涂層結 構，同時努力研發微米/超納米、微米/過渡層/超納 米等新型金剛石涂層材料，不斷提高金剛石涂層刀 具性能，以滿足不同精密加工場合的需求。
2.2 進一步提高膜/基結合強度
膜/基結合強度是評價刀具質量好壞的主要性 能指標。從CVD金剛石涂層刀具的發展歷程可以看出，其膜/基結合強度一直是金剛石涂層刀具實 現大規模產業化的主要障礙，在CVD金剛石涂層 刀具使用過程中（尤其是在高速重負荷切削條件 下），膜/基結合強度不夠，往往導致刀具基體與涂 層分離,成為刀具失效的主要原因之一。金剛石薄膜涂層刀具膜/基結合強度低主要是因?yàn)橛操|(zhì)合金 基體中的Co元素造成的。為此，近幾年開展了大 量的實驗研究，不斷探索增強膜/基結合強度的方 法,但還仍處于采用實驗試湊方法來提高刀具膜/ 基結合強度的階段。目前，黏結相Co元素降低金 剛石涂層刀具膜/基結合強度的作用機理尚不清 晰。簡小剛等基于密度泛函理論的第一性原 理，借助MS軟件建立了含有一定Co元素的硬質 合金基底金剛石涂層膜/基界面模型,通過仿真計 算,從微觀角度分析了黏結相Co元素對金剛石涂 層膜/基結合強度的影響，證實了 Co元素的存在 會削弱金剛石涂層刀具膜/基結合強度。因此，今 后需要將仿真計算與實驗研究相結合,從微觀角度 深入研究Co元素降低金剛石涂層刀具膜/基結合 強度的作用機理，并在此基礎上，通過對硬質合金 基體表面進行預處理、添加熱膨脹系數與金剛石相 匹配且易于同金剛石相結合的中間過渡層以及改 善沉積工藝等措施，有效提高刀具的膜/基結合強 度和使用壽命。
2.3創新拋光工藝
CVD金剛石薄膜涂層刀具的拋光效率和拋光 質量與拋光工藝方法密切相關。由于金剛石涂層 自身硬度高、耐磨性好以及厚度薄的特點，且涂層 結構組織不同、拋光質量要求也不雖然目前已 有多種拋光方法,但采用單一的拋光方法已不能很 好地實現高效、經濟、高精度的拋光。為了兼顧各 種拋光方法的優點，可以通過不同工藝方法的合理 組合,來滿足不同的拋光要求，創新金剛石薄膜涂 層的拋光工藝。國內外學者也在一直嘗試將不同 的拋光方法組合起來使用，以提高金剛石薄膜的拋 光效率和拋光質量。蘇青峰等將激光拋光和熱 化學拋光工藝進行組合,對金剛石薄膜進行了拋光 加工，不僅縮短了拋光時間，而且使金剛石薄膜的 表面質量得到改善，滿足了基本的應用要求。OL- LISON依次采用機械拋光法和化學輔助機械拋 光法對CVD金剛石膜進行拋光加工,得到了較理 想的微觀表面。因此，今后的一個發展趨勢是，合 理組合各種拋光方法,在金剛石涂層刀具粗拋光和 精拋光兩個階段采用不同的拋光工藝，即在粗拋光階段，以提高涂層表面材料去除率為主，采用拋光 效率高的拋光工藝;在精拋光階段，以提高涂層表 面質量為主，采用拋光質量好（涂層表面污染小、 粗糙度低）的拋光工藝。此外，還需加大在線監測 與控制系統的研究，以便在線檢測刀具表面拋光狀 態及實時控制拋光進度,進一步提高拋光效率和拋 光質量,并且使拋光工藝向?qū)崿F(xiàn)自動化的方向發 展,逐漸擺脫對技術人員的依賴。
2. 4 加大刀具表面退涂技術研究力度
在CVD金剛石薄膜涂層刀具生產和修磨維護 過程中，刀具上有可能沉積了不符合要求的涂層(如硬度不佳、膜/基結合強度不夠、局部脫落等）, 若繼續沉積涂層，會嚴重影響涂層質量，甚至形成 廢品而造成不必要的浪費，這就需要采用退涂工藝 去除不良涂層。退涂工藝是一個過程相對復雜的 工藝,往往涉及多種物理或化學方法。
對于不 同組織結構的金剛石涂層，采取的退涂工藝也不相 同。隨著CVD金剛石薄膜涂層刀具的應用日益廣 泛,未來針對CVD金剛石薄膜涂層刀具的退涂工 藝研究會成為涂層刀具技術的研究熱點之將重 點解決退涂過程中基體受損（包括表面劃傷、酸性 或堿性溶液腐蝕基體以及基體表面Co元素流失 等）和退涂不完全等問題。因此，國內還需繼續加 大對金剛石涂層退涂工藝技術的研究力度,探索有 效、經濟的退涂工藝方法，為金剛石涂層刀具的生 產和修磨維護提供強有力的理論和技術基礎。
3 結束語
CVD金剛石薄膜涂層刀具既具有金剛石耐磨性好、硬度高的優異特性,又兼具了硬質合金基體 良好的強韌性和抗沖擊性,在切削鋁合金、纖維增 強塑料等輕質高強度材料方面的應用越來越廣泛。 特別是近年來，CVD金剛石刀具涂層材料的不斷 細化以及涂層制備技術、膜/基結合強度和拋光技 術的不斷提高，使CVD金剛石涂層刀具的應用領 域更加廣闊。隨著CVD金剛石涂層刀具膜/基結 合強度的進一步提高、新型刀具涂層的研發，以及 拋光工藝的創新和退涂技術的成熟,CVD金剛石 薄膜涂層刀具將真正實現高質量、低成本的目標， 成為刀具家族的重要一員。
